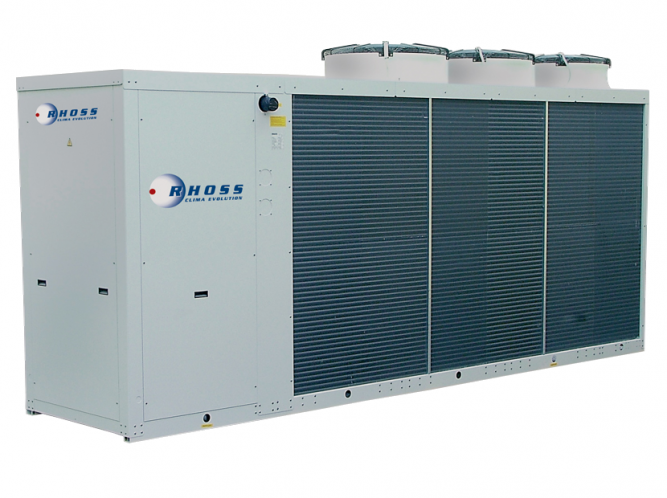

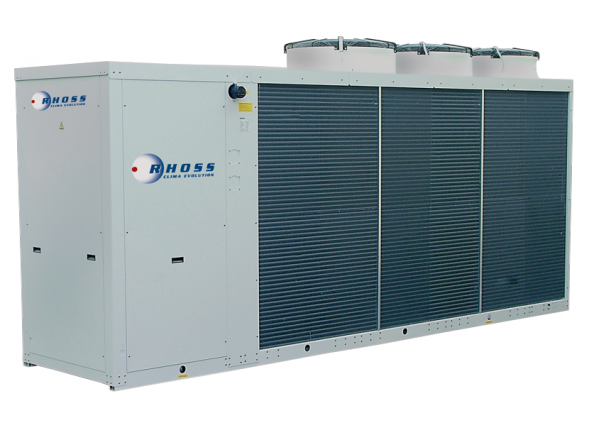

Компрессорно-конденсаторный блок MCAE 2103

MCAE 2103 – нереверсивный компрессорно-конденсаторный блок с воздушным охлаждением. Применяется для кондиционирования воздуха в системах приточной вентиляции жилых, общественных и производственных помещений.

Отличительные особенности

• Корпус из оцинкованной листовой стали, окрашен порошковой полиуретановой краской при температуре 180°С для обеспечения лучшей устойчивости к атмосферным воздействием.
• Корпус имеет съемные панели.
• Все болты и заклепки для наружного монтажа выполнены из нержавеющей стали.
• Цвет агрегатов RAL 7035.
• Агрегаты сконструированы для работы как с фреоном R407C, так и с R22. Все они поставляются с завода БЕЗ ЗАРЯДА ХЛАДАГЕНТОМ (только азотом).
• Компрессоры спирального типа, с подогревателем картера и защитой от перегрева.
• Конденсаторы изготовлены из медных труб с алюминиевым оребрением.
• Вентиляторы осевого типа, статически и динамически сбалансированы и снабжены защитной сеткой вентилятора.
• Все агрегаты MCAE стандартно снабжены микропроцессорным управлением. Микропроцессор управляет следующими функциями: время работы компрессоров, последовательность автоматического пуска компрессоров, сигнализация высокого давления, сигнализация низкого давления, сброс аварий.
• Все агрегаты снабжены следующими устройствами управления и защиты: реле высокого давления со сбросом вручную, реле низкого давления со сбросом вручную, предохранительный клапан высокого давления, защита от тепловой перегрузки компрессора, защита от тепловой перегрузки вентилятора.

Монтаж Монтаж должны выполнять специалисты по системам кондиционирования и холодильным машинам. Неправильно выполненный монтаж может стать причиной неисправной работы или существенного ухудшения рабочих характеристик агрегата. Гарантия 12 месяцев Размеры
Модель L H W MCAE 2103 3608 1759 1105

Технические характеристики

Электропитание	400В/3 фазы/50Гц
Мощность (охлаждение)	103 кВт
Потребляемая мощность	30 кВт
Рабочий ток	57,7 А
Количество контуров	2
Вес	1040 кг
