- Водяной нагреватель для прямоугольных каналов WHR 1000*500-2

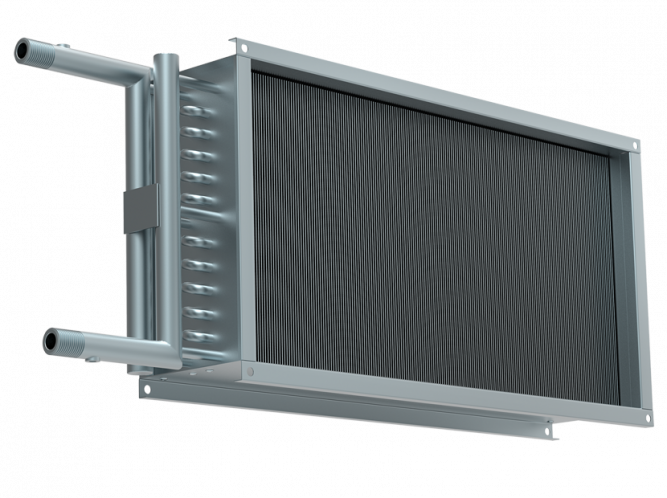

Водяной нагреватель для прямоугольных каналов WHR 1000*500-2
- Обзор
- Характеристики
Описание
Водяной нагреватель WHR предназначен для нагрева воздуха в канальных системах вентиляции. Нагреватель устанавливается непосредственно в канал. В качестве теплоносителя могут использоваться как вода, так и незамерзающие смеси.
Конструкция
В водяном нагревателе используемый шаг оребрения составляет 2,1 мм., вместо общепринятого (для наборных систем вентиляции) 2,5 мм., что позволило существенно увеличить теплоотдачу, при этом не существенно увеличивается сопротивление теплообменника и оптимизируются массогабаритные показатели.
Корпус воздухонагревателя изготавливается из оцинкованного стального листа. Поверхность теплообмена изготавливается из медных труб, механически расширенных на ребрах в виде пластин.
Пластины имеют волнистую форму, что позволяет увеличить поверхность теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150°C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.
Преимущества
- Прочный корпус из оцинкованной стали.
- Шаг оребрения 2,1 мм.
- Устанавливается непосредственно в канал.
- Медно-алюминиевый теплообменник.
Сертификат:
Декларация соответствия ТР ТС.
Гарантия — 12 месяцев
Схема подключения
Бренд | SHUFT |
Вариант размещения | Универсальное |
Вес товара (нетто) кг | 16.3 |
Высота товара м | 0.54 |
Глубина товара м | 0.15 |
Ширина товара м | 1.22 |
Вход/выход теплообменника | 1 (внешняя) |
Шаг оребрения теплообменника мм | 2.1 |
Макс. потребляемая мощность, Вт Вт | 143.97 |
Макс. расход воздуха м3/час | 8000 |
Макс. температура жидкости °С | 150 |
Резьба присоединения | 1 (внешняя) |
Мин. расход воздуха м3/час | 2000 |
Вид канала | Прямоугольный |
