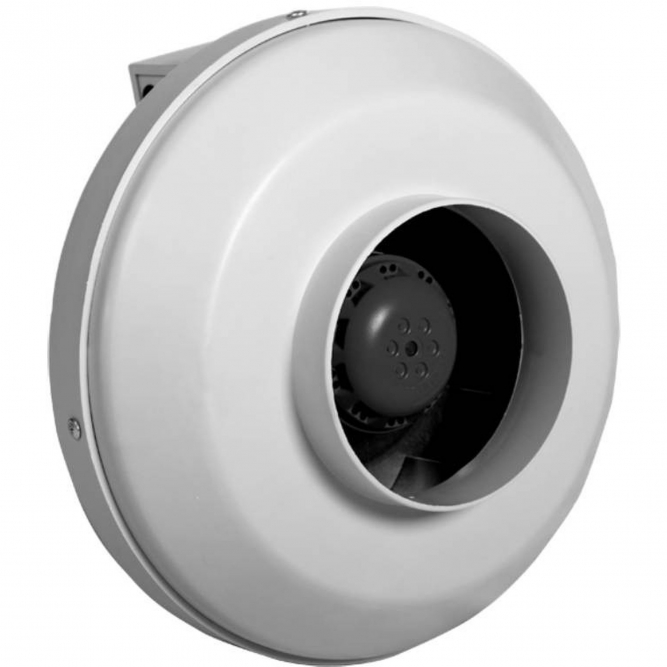

Вентилятор канальный центробежный SHUFT CFk 250 VIM
- Обзор
- Характеристики
Разъемный корпус вентиляторов серии CFk VIM изготовлен из композиционного материала с повышенными звукопоглощающими и противоударными свойствами. Вентиляторы оборудованы мотор-колесами SHUFT с пластиковой или металлической крыльчаткой с загнутыми назад лопатками. Двигатель - асинхронный с внешним ротором IP44, клеммная коробка IP55. Электродвигатель с рабочим колесом статически и динамически сбалансированы в 2х плоскостях. Шариковые подшипники двигателя не требуют техобслуживания и имеют длительный срок службы. Двигатель вентилятора имеет встроенную термозащиту с автоматическим перезапуском.
Регулирование скорости вентиляторов осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов скорости SRE. К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
Применяются для перемещения воздуха в круглых каналах систем приточной и вытяжной вентиляции помещений бытового, общественного, административного и промышленного назначения.
Преимущества:
- EXTRA COOLING - технологическое решение с применением компактного блока мотор-колеса в центре воздушной струи, благодаря чему обеспечивается оптимальное охлаждение двигателя и длительный ресурс службы.
- Класс защиты двигателя - IP 44.
- Корпус из композита устойчив к коррозии, обеспечивает снижение веса изделия до 10%.
- Теплостойкий соединительный кабель не содержащий галогенов с дополнительной SIR изоляцией.
Монтаж:
Вентиляторы поставляются готовые подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания:
На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход:
Вентиляторы не требуют специального технического ухода. Единственное требование - чистка крыльчатки.
Сертификат:
Декларация о соответствии ТР ТС.
Схема электрических соединений
Размеры
| Модель | L | D | d |
|---|---|---|---|
| CFk 315 VIM | 284 | 405 | 314 |
| Посадочный размер вентиляционного канала мм | 250 |
| Бренд | SHUFT |
| Частота вращения, об./мин. | 2600 |
| Вес товара (нетто) | 4.7 |
| Высота товара | 28 |
| Глубина товара | 39 |
| Ширина товара | 39 |
| Вес товара с упаковкой (брутто) | 5.2 |
| Высота упаковки товара | 28 |
| Глубина упаковки товара | 39 |
| Ширина упаковки товара | 39 |
| Напряжение электропитания, В | 230 |
| Эффективен для помещ. площадью до | 550 |
| Уровень шума на входе | 72 |
| Максимальный уровень шума на выходе | 69 |
| Частота вращения, об/мин | 2600 |
| Макс. производительность м3/час | 1100 |
| Напряжение электропитания, В В | 230 |
| Вид канала | Круглый |
| Защита от перегрева | Да |
| Максимальный уровень шума на выходе дБ | 69 |
| Потребительский класс | Эконом |
| Ширина упаковки товара см | 39 |
| Высота товара см | 33.9 |
| Глубина товара см | 25 |
| Ширина товара см | 33.9 |
| Уровень шума на входе дБ | 72 |
| Класс пылевлагозащищенности | IPX4 |
| Сетевой кабель | Нет |
| Функция реверса направления потока | Нет |
| Вид установки (крепления) | Монтаж присоединительный |
| Посадочный размер вент канала мм | 250 |
| Макс. потребляемая мощность, Вт Вт | 165 |
| Регулировка скорости вращения вентилятора | Да |
| Встроенный клапан обратной тяги | Нет |
| Макс. напор Па | 1100 |
| Вариант размещения | Под любым углом |
| Вес товара (нетто) кг | 4.7 |
| Набор крепежных элементов в комплекте | Нет |
| Площадь помещения, м² | 550 |
| Посадочный диаметр вентиляционного канала мм | 250 |
