Описание
Характеристики
"
"
Описание

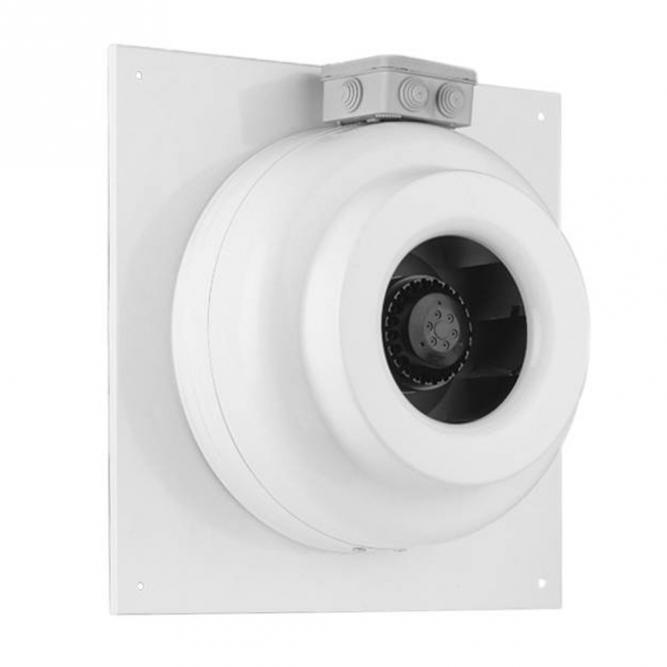

Вентилятор CFW 315 предназначен для создания вытяжной вентиляции жилых, общественных и производственных помещений.
Отличительные особенности
- Прочный корпус из оцинкованной стали с порошковой окраской.
- Мотор-колесо Ziehl-Abegg.
- Высокоэффективная крыльчатка с загнутыми назад лопатками.
- Высококачественные асинхронные двигатели с внешним ротором IP44, клеммная коробка IP55.
- Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях.
- Регулирование скорости 0 - 100 % путем изменения напряжения (тиристорные или автотрансформаторные регуляторы).
- К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.
- Шариковые подшипники двигателя не требуют специального техобслуживания.
- Двигатели имеют встроенное термореле с автоматическим перезапуском.
- Установка на стену (окно) в любом положении.
Монтаж
Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Не допускается:
- Монтировать в помещениях, где воздух содержит «тяжелую» пыль, муку и т. п.
- Монтировать во взрыво- и пожароопасных помещениях.
Гарантия 12 месяцев
Размеры
| Модель | D, мм | D1, мм | L, мм | L1, мм | L2, мм | W, мм | W1, мм | W2, мм | H, мм |
|---|---|---|---|---|---|---|---|---|---|
| CFW 315 | 315 | 400 | 156 | 40 | 12 | 460 | 445 | 225 | 225 |
Характеристики
Бренд
SHUFT
Макс. производительность м3/час
960
Частота вращения, об./мин.
2640
Индикация включения
Нет
Макс. рабочая температура °С
50
Блок управления
Не предусмотрен
Посадочный размер вентиляционного канала мм
200
Вес товара (нетто)
4.93
Высота товара
44.5
Глубина товара
40
Ширина товара
44.5
Вес товара с упаковкой (брутто)
5.423
Глубина упаковки товара
40
Ширина упаковки товара
44.5
Напряжение электропитания, В
220
Эффективен для помещ. площадью до
480
Максимальный уровень шума на выходе
51
Частота вращения, об/мин
2640
Напряжение электропитания, В
220
Вид канала
Круглый
Защита от перегрева
Да
Максимальный уровень шума на выходе дБ
51
Потребительский класс
Стандарт
Ширина упаковки товара см
44.5
Область применения
Полупромышленное оборудование
Высота товара см
44.5
Глубина товара см
40
Ширина товара см
44.5
Класс пылевлагозащищенности
IPX4
Сетевой кабель
Нет
Функция реверса направления потока
Нет
Вид установки
Настенная
Посадочный размер вент канала мм
200
Макс. потребляемая мощность, Вт
150
Регулировка скорости вращения вентилятора
Да
Встроенный клапан обратной тяги
Нет
Макс. напор Па
560
Вариант размещения
Под любым углом
Вес товара (нетто) кг
4.93
Набор крепежных элементов в комплекте
Нет
Площадь помещения, м²
480
Посадочный диаметр вентиляционного канала мм
200
