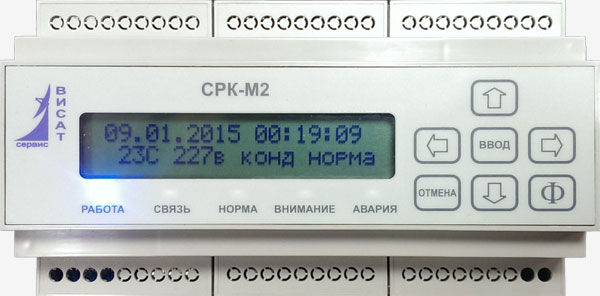

Центральный модуль управления СРК-М2-У

Артикул: 017-34175
Центральный модуль управления. Корпус IP40, ширина - 9 модулей. Установка на DIN рейку. СРК-М2-У
Страна производитель: Россия
Электропитание 220 В (однофазный)
19 840 Р

Категории: Блоки ротации (согласователи работы кондиционеров)

Теги: Блок ротации, Центральный модуль управления СРК-М

Обзор

Техническое оснащение СРК-М2-У

Модуль СРК-М2-У имеет в своем составе следующие аппаратные составляющие:

  • 32-х битный микроконтроллер;
  • часы реального времени;
  • жидкокристаллический дисплей с подсветкой (2 строки по 20 символов) и сенсорная клавиатура из 7 кнопок на лицевой панели;
  • 5 светодиодов на лицевой панели, отражающих состояние СРК-М2-У, линий связи, состояния системы;
  • интерфейс RS485 c гальванической развязкой до 350 В для связи с интерфейсными модулями с защитой от статики до 4 кВ и коротких замыканий в шлейфе;
  • интерфейс RS485 c гальванической развязкой до 350 В для связи с системой мониторинга и управления с защитой от статики до 4 кВ и коротких замыканий в шлейфе;
  • интерфейс ETHERNET 10/100;
  • разъем mini-USB для «заливки» новых версий встроенного ПО (прошивки);
  • разъём для подключения опционального модуля расширения, модуль размещается внутри СРК-М2-У (радио модуль, модуль RS232);
  • три дискретных входа 12-24в с гальванической (опто) развязкой для подачи сигналов от пожарной сигнализации и управляющих сигналов;
  • три релейных выхода до 2А для выдачи дискретных сигналов (на пожарную сигнализацию, аварийное табло и т.п);
  • встроенная энергонезависимая flash память 4 Мбайт для хранения настроек и журнала работы;
  • разъем для microSD карты;
  • импульсный блок питания с расширенным рабочим диапазоном (110-240В);
  • три канала АЦП для измерения 3-х фазных напряжений c гальванической развязкой от основной схемы.
Характеристики
Страна производитель: Россия
Электропитание 220 В (однофазный)
