Центральный модуль управления СРК-М-01
- Обзор
- Характеристики
Техническое оснащение СРК-М
Модуль СРК-М имеет в своем составе следующие аппаратные составляющие:
- 32-х битный микроконтроллер;
- часы реального времени;

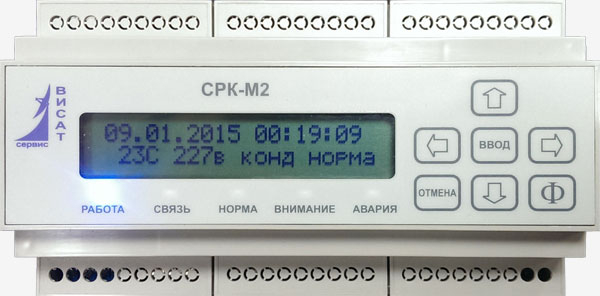

- жидкокристаллический дисплей с подсветкой (2 строки по 20 символов) и сенсорная клавиатура из 7 кнопок на лицевой панели;
- 5 светодиодов на лицевой панели, отражающих состояние СРК-М2-У, линий связи, состояния системы;
- интерфейс RS485 c гальванической развязкой до 350 В для связи с интерфейсными модулями с защитой от статики до 4 кВ и коротких замыканий в шлейфе;
- интерфейс RS485 c гальванической развязкой до 350 В для связи с системой мониторинга и управления с защитой от статики до 4 кВ и коротких замыканий в шлейфе;
- интерфейс ETHERNET 10/100;
- разъем mini-USB для «заливки» новых версий встроенного ПО (прошивки);
- разъём для подключения опционального модуля расширения, модуль размещается внутри СРК-М2-У (радио модуль, модуль RS232);
- три дискретных входа 12-24в с гальванической (опто) развязкой для подачи сигналов от пожарной сигнализации и управляющих сигналов;
- три релейных выхода до 2А для выдачи дискретных сигналов (на пожарную сигнализацию, аварийное табло и т.п);
- встроенная энергонезависимая flash память 4 Мбайт для хранения настроек и журнала работы;
- разъем для microSD карты;
- импульсный блок питания с расширенным рабочим диапазоном (110-240В);
- три канала АЦП для измерения 3-х фазных напряжений c гальванической развязкой от основной схемы.
Страна производитель: | Россия |
Электропитание | 220 В (однофазный) |
