- Охладитель фреоновый Shuft для прямоугольных каналов WHR-R 900*500-3

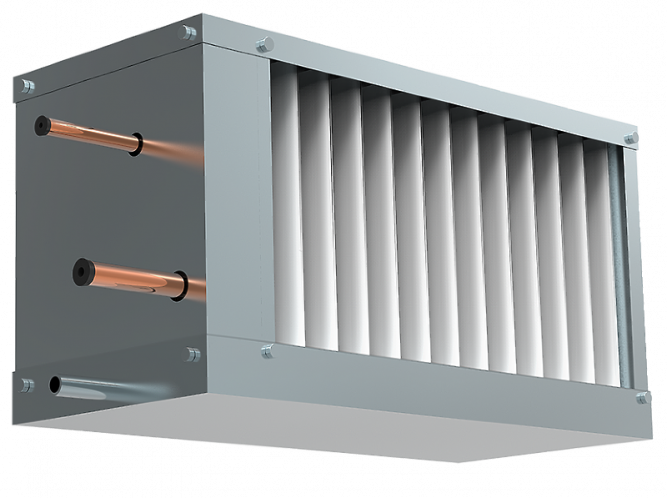

Охладитель фреоновый Shuft для прямоугольных каналов WHR-R 900*500-3
- Обзор
- Характеристики
Фреоновые воздухоохладители SHUFT серии WHR-R предназначены для охлаждения воздуха в канальных системах вентиляции и кондиционирования. Охладители устанавливаются непосредственно в канал. В качестве хладагентов в охладителях используются незамерзающие смеси и фреон. Корпус охладителей выполнен из оцинкованного стального листа.
Трехрядный теплообменник изготавливается из медных труб с алюминиевым оребрением. Шаг оребрения составляет 2,1 мм. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменников осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей. Максимальное рабочее давление — 16 бар.
Все воздухоохладители испытаны на герметичность при давлении 24 бар. Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.
Подвод хладагента в стандартном исполнении — слева по ходу движения воздуха.
Хладагент: | R22, R410A, R507, R404A, R134a |
Вариант размещения | Горизонтальное |
Мощность теплообменника кВт | 21.3 |
Температура воздуха после теплообменника °С | 18 |
Гидравлическое сопротивление теплообменника кПа | 31 |
Аэродинамическое сопротивление теплообменника Па | 60 |
Вход/выход теплообменника | 1 (внешняя) |
Диаметр патрубка для отвода конденсата мм | 20 |
Каплеуловитель | да |
Отвод конденсата | Да |
Шаг оребрения теплообменника мм | 2.1 |
Макс. расход воздуха м3/час | 4365 |
Вид канала | Прямоугольный |
Расход воды м3/час | 3,7 |
Высота товара см | 59 |
Глубина товара см | 31.6 |
Ширина товара см | 126.5 |
Бренд | SHUFT |
Напряжение электропитания, В В | 220 - 380 |
Вес товара (нетто) кг | 37.6 |
Ширина упаковки товара см | 35 |
