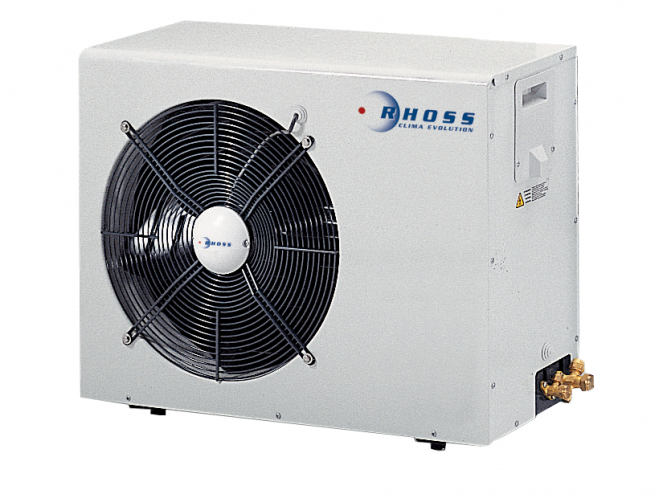

MCAE 110 – нереверсивный компрессорно-конденсаторный блок с воздушным охлаждением. Применяется для кондиционирования воздуха в системах приточной вентиляции жилых, общественных и производственных помещений.
Отличительные особенности- Корпус из листовой стали с эпоксидным порошковым покрытием.
- Виброизолирующие опоры.
- Основание корпуса изготовлено из листовой стали, обработанной методом катафореза.
- Герметичный роторный спиральный компрессор со встроенной защитой от электрических и тепловых перегрузок.
- Теплообменник из медных труб с алюминиевым оребрением, снабженный защитной решеткой.
- Осевой вентилятор со встроенной защитой от перегрева. Закреплен на решетке из стали, обработанной методом катафореза.
- Патрубки холодильного контура под развальцовку, с клапанами.
- Трубы холодильного контура изготовлены из мягкой меди. Все агрегаты оснащены следующими компонентами: заправочные штуцеры, реле высокого и низкого давления.
- Агрегат заправлен хладагентом R407C. Количество хладагента рассчитано на жидкостную и газовую линии длиной 5 м каждая.
3-ходовой клапан соединяется с патрубками холодильного контура развальцовкой.
Агрегат предназначен для наружной установки. При монтаже в зонах, доступных для лиц моложе 14 лет, на агрегат следует установить ограждение.
Агрегат оснащен резиновыми виброизолирующими опорами.
Агрегат следует устанавливать строго горизонтально.
Технические характеристики
Электропитание | 400В/3 фазы/50Гц |
Мощность (охлаждение) | 8,5 кВт |
Потребляемая мощность | 3,4 кВт |
Рабочий ток | 6,5 А |
Количество контуров | 1 |
Вес | 85 кг |
Инструкции
- Руководство по эксплуатации чиллеров, реверсивных тепловых насосов и компрессорно-конденсаторных блоков. Общие указания (576Кб)
- Технический каталог реверсивных и нереверсивных компрессорно-конденсаторных блоков с осевыми вентиляторами MCAE-MHAE 105-110 (533Кб)
- Руководство по эксплуатации на реверсивные и нереверсивные компрессорно-конденсаторные блоки с осевыми вентиляторами MCAE-MHAE 105-110 (2,3Мб)
- Схема подключения ККБ к испарителю для работы только в режиме охлаждения (11Кб)
- Схема подключения ККБ к испарителю для работы в режиме тепло-холод (11Кб)
