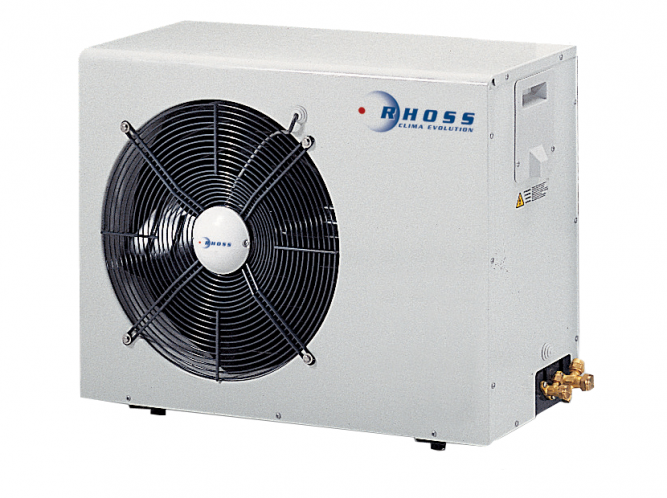

Компрессорно-конденсаторный блок MCAE 108

MCAE 108 – нереверсивный компрессорно-конденсаторный блок с воздушным охлаждением. Применяется для кондиционирования воздуха в системах приточной вентиляции жилых, общественных и производственных помещений.

Отличительные особенности

• Корпус из листовой стали с эпоксидным порошковым покрытием.
• Виброизолирующие опоры.
• Основание корпуса изготовлено из листовой стали, обработанной методом катафореза.
• Герметичный роторный спиральный компрессор со встроенной защитой от электрических и тепловых перегрузок.
• Теплообменник из медных труб с алюминиевым оребрением, снабженный защитной решеткой.
• Осевой вентилятор со встроенной защитой от перегрева. Закреплен на решетке из стали, обработанной методом катафореза.
• Патрубки холодильного контура под развальцовку, с клапанами.
• Трубы холодильного контура изготовлены из мягкой меди. Все агрегаты оснащены следующими компонентами: заправочные штуцеры, реле высокого и низкого давления.
• Агрегат заправлен хладагентом R407C. Количество хладагента рассчитано на жидкостную и газовую линии длиной 5 м каждая.

Монтаж

3-ходовой клапан соединяется с патрубками холодильного контура развальцовкой.
Агрегат предназначен для наружной установки. При монтаже в зонах, доступных для лиц моложе 14 лет, на агрегат следует установить ограждение.
Агрегат оснащен резиновыми виброизолирующими опорами.
Агрегат следует устанавливать строго горизонтально.

Гарантия 12 месяцев Размеры
Модель L H P MCAE 108 830 900 300

Технические характеристики

Электропитание	400В/3 фазы/50Гц
Мощность (охлаждение)	7,6 кВт
Потребляемая мощность	3 кВт
Рабочий ток	5,8 А
Количество контуров	1
Вес	84 кг

Инструкции

• Руководство по эксплуатации чиллеров, реверсивных тепловых насосов и компрессорно-конденсаторных блоков. Общие указания (576Кб)
• Технический каталог реверсивных и нереверсивных компрессорно-конденсаторных блоков с осевыми вентиляторами MCAE-MHAE 105-110 (533Кб)
• Руководство по эксплуатации на реверсивные и нереверсивные компрессорно-конденсаторные блоки с осевыми вентиляторами MCAE-MHAE 105-110 (2,3Мб)
• Схема подключения ККБ к испарителю для работы только в режиме охлаждения (11Кб)
• Схема подключения ККБ к испарителю для работы в режиме тепло-холод (11Кб)
