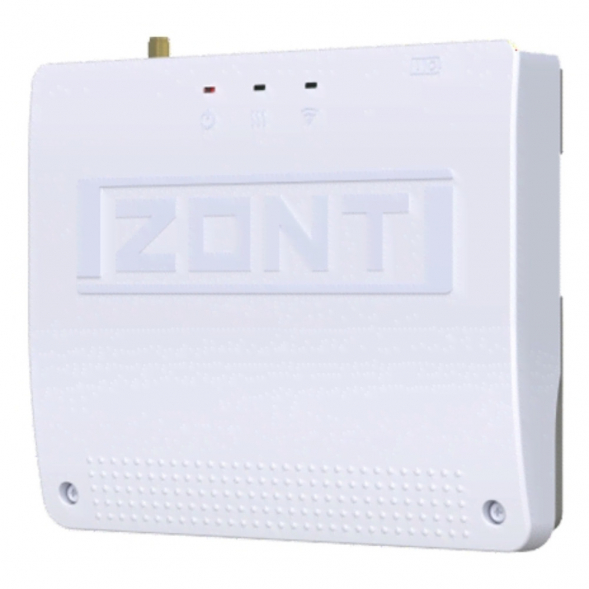

На объектах с многоконтурной системой отопления для увеличения аппаратных возможностей Регулятора ZONT Climatic 1.3 применяются специальные блоки расширения ZONT EX-77. Максимальное количество подключаемых блоков к регулятору – 6. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic 1.3, может включать до 16 управляемых контуров.
Обмен данными БР с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.
2 дополнительных управляемых контура
Подключение блока расширения ZONT EX-77 к регулятору ZONT Climatic 1.3 увеличивает систему отопления на 2 управляемых прямых/смесительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.
6 релейных входов
Блок расширения имеет 6 релейных входов. Они используются для прямого управления различными исполнительными механизмами.
Цифровые датчики температуры
Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic 1.3 реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.
Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования БР, к которому эти датчики подключены.
2 входа могут быть использованы для подключения датчиков NTC.
