ВОЗДУХОВОДЫ ДЛЯ ОБЩЕОБМЕННОЙ ВЕНТИЛЯЦИИ

Конструкция вентиляционной системы любых типоразмеров и конструкций по эскизу

Сеть металлических воздуховодов рекомендуют
компоновать из унифицированных стандартных деталей
(прямых участков, отводов, переходов, ниппелей,
заглушек) и узлов ответвлений (тройников, крестовин,
врезок).

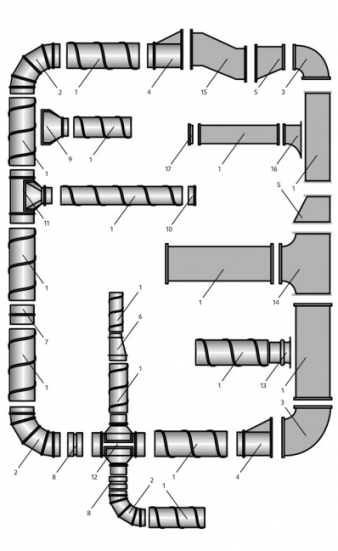

1- прямые участки;
2- отвод круглый 90°;
3- отвод прямоугольный 90°;
4- переход с прямоугольного на круглый;
5- переход с прямоугольного;-на прямоугольный;
6- переход односторонний;
7- ниппель внутренний;
8- ниппель наружный;
9- врезка воротниковая;
10- заглушка круглая;
11- тройник круглый;
12- крестовина;
13- врезка круглая с пластиной;
14- тройник прямоугольный;
15- утка прямоугольная;
16- врезка «Сапог»;
17- заглушка прямоугольная.

Типы соединений:
• Интегрированный фланец
• Шинорейка
• Ниппель
• Ниппель с резиновым уплотнением
• Фланец из уголка
• Фланец плоский
