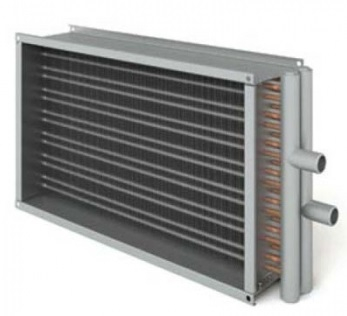

Водяные нагреватели для прямоугольных каналов
предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Нагреватели WH представлены десятью типоразмерами, для каждого из которых предлагаются два исполнения – двухрядное и трёхрядное, что увеличивает функциональные возможности данного типа оборудования.
Предназначены для эксплуатации при максимальном рабочем давлении 1,5 МПа и максимальной рабочей температуре теплоносителя 170°C.
В качестве теплоносителя рекомендуется использовать воду и незамерзающие смеси.
Корпус изготовлен из оцинкованного стального листа. Поверхность теплообмена изготовлена из алюминиевых пластин толщиной 0,2 мм и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм.
Трубные коллекторы из стали имеют резьбовые патрубки для обезвоздушивания теплообменника и слива воды.
Все теплообменники испытываются на герметичность водой под давлением 20 атм. в течение 10 минут.
ЗАЩИТА ОТ ОБМЕРЗАНИЯ
Защита от обмерзания представляет собой комплекс взаимосвязанных мероприятий, предотвращающих теплообменник от замораживания при обычных условиях эксплуатации. Данный комплекс включает в себя следующие компоненты:
• капиллярный термостат AZT для защиты от обмерзания по воздуху;
• погружной (VSP) или накладной (VSN) датчики температуры обратного теплоносителя для защиты от обмерзания по воде;
• блок управления ACW.
РЕГУЛИРОВАНИЕ ТЕПЛОПРОИЗВОДИТЕЛЬНОСТИ
Теплопроизводительность нагревателей WH регулируется автоматически с помощью управляющего блока ACW и смесительного узла.
Плавное регулирование производительности достигается путем применения в качестве обвязки нагревателя смесительного узла SMEX, что позволяет точно поддерживать температуру приточного воздуха.
МОНТАЖ
Водяные нагреватели устанавливаются в любом
положении, позволяющем провести их обезвоздушивание. Для предотвращения загрязнения нагревателя необходимо установить перед ним воздушный фильтр.
Нагреватели следует подключать по принципу противотока, так как при использовании прямоточной схемы подвода теплоностиеля мощность нагревателя снижается.
При установке нагревателя перед вентилятором необходимо регулировать его мощность таким образом, чтобы не превысить максимально допустимую температуру воздуха, перемещаемого вентилятором.
В случаях, когда нагреватель монтируется после вентилятора, рекомендуется предусмотреть между ними участок воздуховода длиной 1-1,5 м для выравнивания потока воздуха.
