Центральный модуль управления СРК-М2-У-01

Техническое оснащение СРК-М2-У

Модуль СРК-М2-У имеет в своем составе следующие аппаратные составляющие:

• 32-х битный микроконтроллер;
• часы реального времени;

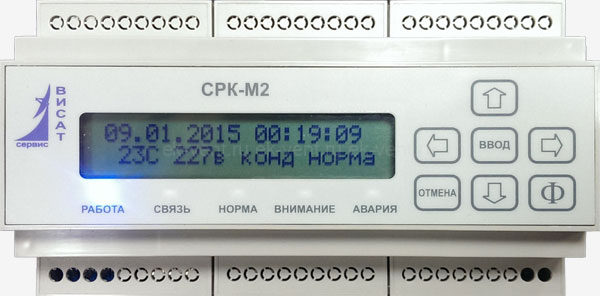

• жидкокристаллический дисплей с подсветкой (2 строки по 20 символов) и сенсорная клавиатура из 7 кнопок на лицевой панели;
• 5 светодиодов на лицевой панели, отражающих состояние СРК-М2-У, линий связи, состояния системы;
• интерфейс RS485 c гальванической развязкой до 350 В для связи с интерфейсными модулями с защитой от статики до 4 кВ и коротких замыканий в шлейфе;
• интерфейс RS485 c гальванической развязкой до 350 В для связи с системой мониторинга и управления с защитой от статики до 4 кВ и коротких замыканий в шлейфе;
• интерфейс ETHERNET 10/100;
• разъем mini-USB для «заливки» новых версий встроенного ПО (прошивки);
• разъём для подключения опционального модуля расширения, модуль размещается внутри СРК-М2-У (радио модуль, модуль RS232);
• три дискретных входа 12-24в с гальванической (опто) развязкой для подачи сигналов от пожарной сигнализации и управляющих сигналов;
• три релейных выхода до 2А для выдачи дискретных сигналов (на пожарную сигнализацию, аварийное табло и т.п);
• встроенная энергонезависимая flash память 4 Мбайт для хранения настроек и журнала работы;
• разъем для microSD карты;
• импульсный блок питания с расширенным рабочим диапазоном (110-240В);
• три канала АЦП для измерения 3-х фазных напряжений c гальванической развязкой от основной схемы.
