Подключение пульта управления HL10
к завесам с электрическим источником тепла и завесам без источника тепла.
Завесы комплектуются выносным пультом управле-
ния (комплект проводной пульт с термостатом и бес-
проводной ИК пульт), позволяющим:
• устанавливать три режима расхода воздуха (три
скорости вращения вентилятора);
• включать первую ступень нагрева (50% или 66%
мощности) или первую и вторую ступени нагрева
(100% мощности);
• производить измерение текущей температуры и
задание требуемой температуры в месте установки
пульта;
• производить выбор единиц измерения температу-
ры (°С/°F).
Пульт сохраняет ранее установленные значения ре-
жима расхода воздуха, нагрева, заданную температу-
ру и выбранную единицу измерения температуры при
повторных включениях и аварийном отключении на-
пряжения питания.
К одному пульту управления можно подключить любое
количество завес серий 300, 400, 500 (со встроенной
платой) разных моделей. Остальные модели завес под-
ключаются в соответствии с таблицей технических ха-
рактеристик.

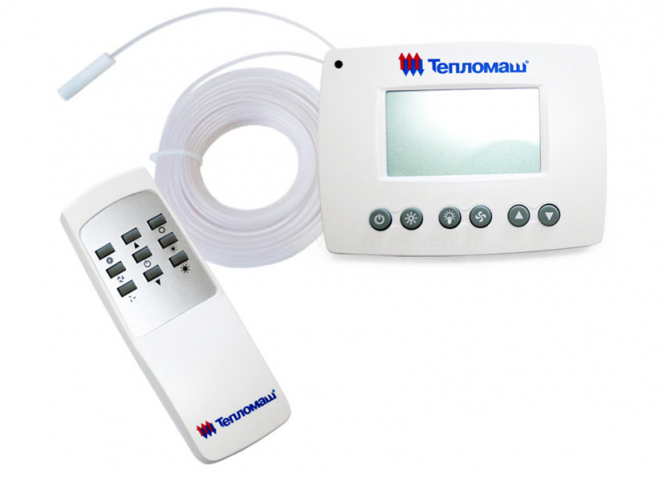

Пульт HL10L предназначен для работы с влагозащи-
щенными завесами и отличается от HL10 тем, что дат-
чик измерения температуры вынесен из корпуса
пульта и установлен на стандартном кабеле длиной
10 м. По заказу возможно увеличение длины кабеля.
Подключение пульта управления HL10
к завесам, тепловентиляторам с водяным источником тепла и фанкойлам ФПМ.
Завесы, тепловентиляторы и фанкойлы ФПМ с водя-
ным источником тепла комплектуются выносным
пультом управления (комплект проводной пульт с
термостатом и беспроводной ИК пульт), позволяю-
щим:
• устанавливать три режима расхода воздуха (три
скорости вращения вентилятора);
• включать насос;
• управлять клапаном подачи воды.
• производить измерение текущей температуры и
задание требуемой температуры в месте установки
пульта;
• производить выбор единиц измерения температу-
ры (°С/°F).
Пульт сохраняет ранее установленные значения ре-
жима расхода воздуха, включения клапана, заданную
температуру и выбранную единицу измерения темпе-
ратуры при повторных включениях и аварийном от-
ключении питания.
К пульту HL10 возможно подключение дополнитель-
ного оборудования (кроме завес с PCB-AC):
• узел терморегулирования;
• концевой выключатель;
• насос с напряжением питания 220В 50Гц с током
нагрузки не более 2А.
Если в завесе установлена плата PCB-AC, то указанное
дополнительное оборудование подключается
непосредственно к плате завесы.
К одному пульту управления можно подключить любое
количество завес серий 300, 400, 500 с водяным
источником тепла (со встроенной платой PCB-AC).
Остальные модели завес, тепловентиляторов,
фанкойлов подключаются в соответствии с таблицей
технических характеристик.
Пультом HL10 комплектуется пульт коммутации и
управления ПКУ-W1.
Пульт HL10L предназначен для работы с влагозащи-
щенными завесами с водяным источником тепла и от-
личается от HL10 тем, что датчик измерения темпера-
туры вынесен из корпуса пульта и установлен на
стандартном кабеле длиной 10 м. По заказу возмож-
но увеличение длины кабеля.
Пультом HL10L комплектуется блок коммутации и
управления БКУ-WA6.
Назначения клемм пульта указанны на рисунке.
