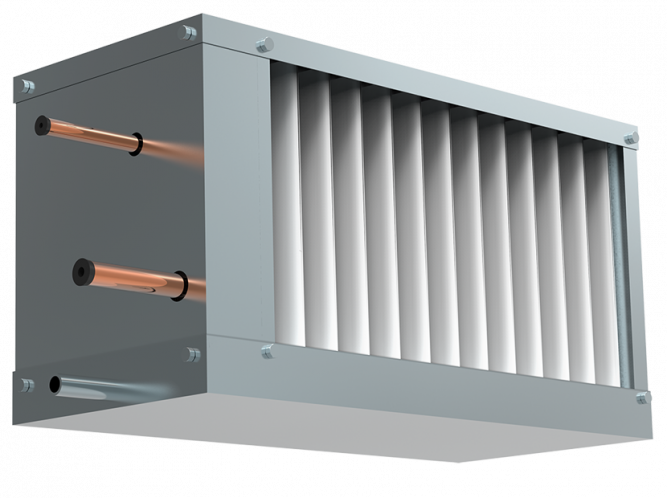

Охладитель фреоновый Shuft для прямоугольных каналов WHR-R 1000*500-3

Область применения

Охладители серий WHR-W, WHR-R устанавливаются непосредственно в прямоугольные каналы систем приточной вентиляции жилых, общественных и производственных помещений, в которых требуется охлаждение подаваемого воздуха.

Описание

Корпуса воздухоохладителей серий WHR-W и WHR-R изготовлены из оцинкованного стального листа.

Теплообменник выполнен из медных труб с алюминиевым оребрением. Стандартно имеет трехрядное исполнение. Шаг оребрения составляет 2,1 мм (вместо общепринятого для наборных систем вентиляции 2,5 мм). Уменьшенный шаг позволяет существенно увеличить теплоотдачу и оптимизировать массогабаритные показатели при незначительном увеличении аэродинамического сопротивления теплообменника. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменника осуществляется припоем с 2 % содержанием серебра, что обеспечивает высокое качество паяных деталей.

В качестве теплоносителя водяных охладителей могут использоваться как вода, так и незамерзающие смеси. Максимальное рабочее давление 16 бар. Все охладители испытаны на герметичность при давлении 24 бар.

Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.

Подвод хладагента в стандартном исполнении - слева по ходу движения воздуха.

Регулирование температуры воздуха с помощью водяных охладителей осуществляется посредством изменения температуры теплоносителя, поступающего в теплообменник. Обычно это реализуется за счет происходящего в смесительном узле смешивания в необходимых пропорциях холодного прямого и нагретого обратного потоков теплоносителя.

Преимущества

• Прочный корпус из оцинкованной стали.


• Шаг оребрения 2,1 мм.


• Устанавливаются непосредственно в канал.


• Медно-алюминиевый теплообменник.


• Наружная поверхность дренажного поддона покрыта теплоизолированным материалом.


• Встроенные патрубки для отвода воздуха и слив теплоносителя.


• Изготавливаются в восьми типоразмерах и стандартно имеют 3-рядное исполнение.

Монтаж

Воздухоохладители поставляются готовыми к подключению. Охладители устанавливаются внутри помещения. Монтаж воздухоохладителя осуществляется путем его крепления к ответным фланцам воздуховодов или других агрегатов вентиляционной системы. Рекомендуемое при монтаже расстояние до решетки, отвода или другого вентиляционного устройства должно быть не менее диагонального размера охладителя.

Воздух, проходящий через теплообменник, не должен содержать в себе клейких, абразивных, волокнистых или агрессивных примесей. Перед охладителем требуется установка фильтра для защиты охладителя от загрязнения и, как следствие, снижения его производительности.

Водяные воздухохладители следует монтировать в горизонтальном положении для обеспечения отвода воздуха и конденсата. Если при монтаже водяных воздухоохладителей устанавливается воздухоотводчик, то он должен монтироваться в наивысшей точке. Рекомендуется выбирать конфигурацию водяного охладителя с общим движением хладагента навстречу потоку воздуха.

Сертификат

Декларация о соответствии ТР ТС.
