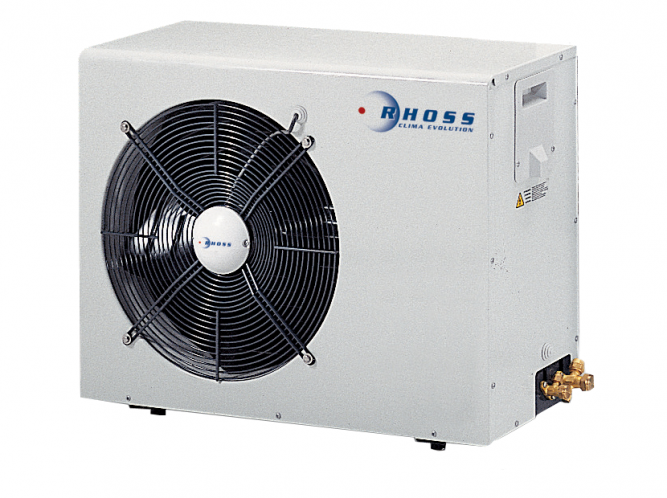

Компрессорно-конденсаторный блок MCAE 122

MCAE 122 – нереверсивный компрессорно-конденсаторный блок с воздушным охлаждением. Применяется для кондиционирования воздуха в системах приточной вентиляции жилых, общественных и производственных помещений.

Отличительные особенности

• Панели корпуса изготовлены из сплава пералюман, несущая рама из оцинкованной листовой стали, отсек компрессора звукоизолирован. Основание корпуса изготовлено из листовой стали, обработанной методом катафореза.
• Спиральные герметичные компрессоры оснащены встроенной системой защиты от перегрева.
• Теплообменник-конденсатор изготовлен из медных труб с алюминиевым оребрением и оснащен защитной решеткой.
• Осевые вентиляторы оснащены защитной решеткой, электродвигателем с внешним ротором и встроенной системой защиты от перегрева.
• Присоединительные клапаны холодильного контура выполнены под развальцовку и оснащены клапанами.
• Трубопроводы холодильного контура изготовлены из мягкой меди и соединены пайкой с использованием серебросодержащего припоя. В состав контура входит фильтр-осушитель, заправочные патрубки, защитное реле высокого давления с ручным сбросом, защитное реле низкого давления с автоматическим сбросом, подогреватель масляного картера, индикатор содержания воды в жидком хладагенте, регулируемые предохранительные клапаны.
• Степень защиты агрегата IP 24.
• Система заправлена хладагентом R 407C в количестве, рассчитанном на длину газовой и жидкостной линий не более 7 м каждая.

Монтаж

Монтаж должны выполнять специалисты по системам кондиционирования и холодильным машинам. Неправильно выполненный монтаж может стать причиной неисправной работы или существенного ухудшения рабочих характеристик агрегата.

Гарантия 12 месяцев Размеры
Модель L H W MCAE 122 1716 1230 615

Технические характеристики

Электропитание	400В/3 фазы/50Гц
Мощность (охлаждение)	21,8 кВт
Потребляемая мощность	7,41 кВт
Рабочий ток	13,2 А
Количество контуров	1
Вес	260 кг

Инструкции

• Руководство по эксплуатации чиллеров, реверсивных тепловых насосов и компрессорно-конденсаторных блоков. Общие указания (576Кб)
• Технический каталог реверсивных и нереверсивных компрессорно-конденсаторных блоков с осевыми вентиляторами MCAE-MHAE 115-127 (667Кб)
• Схема подключения ККБ к испарителю для работы только в режиме охлаждения (11Кб)
• Схема подключения ККБ к испарителю для работы в режиме тепло-холод (11Кб)
