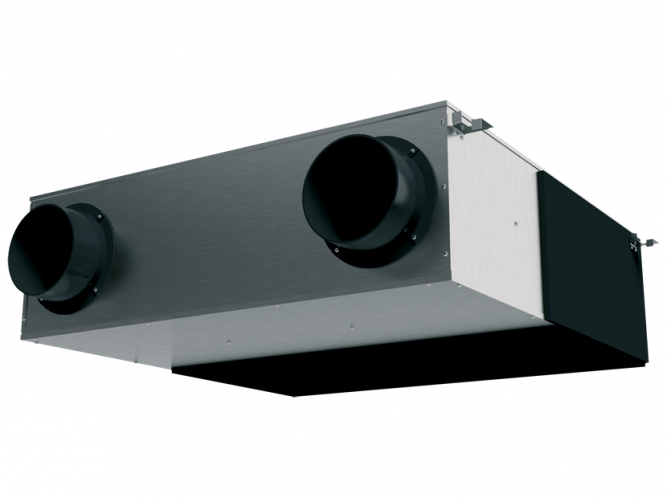

Компактная приточно-вытяжная установка серии STAR EPVS-350

Описание

Приточно-вытяжная установка STAR - это компактное рекуперативное устройство предназначено для подачи, очистки и удаления отработанного воздуха в помещения небольших объемов. Нагрев и увлажнение воздуха осуществляется без дополнительных затрат электроэнергии. Происходит это за счет пластинчатого рекуператора мембранного типа, который извлекая тепло и влагу из утилизированного воздуха, передает их поступающему воздуху с улицы. Монтаж установки можно осуществлять непосредственно в обслуживаемом помещении и подвесным потолком.

Конструкция

Стандартно установки комплектуются приточным и вытяжным вентиляторами, приточным и вытяжным фильтрами, пластинчатым рекуператором и системой автоматического управления с пультом дистанционного управления. Инновационный тип рекуператора позволяет подогревать и увлажнять приточный воздух, при этом специальная мембрана рекуператора переносит из вытяжного воздуха только молекулы воды, оставляя в нем все загрязнения.

Вентиляторы установок оборудованы высокоэффективными крыльчатками с вперед загнутыми лопатками и асинхронными двигателями. Уплотненные шариковые подшипники двигателей не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском при температуре 125°С.

В установке имеется две скорости вращения вентиляторов, возможность управления внешним электронагревателем (поставляется отдельно) и электронная защита рекуператора от обмерзания.

При наличии протяженной сети воздуховодов в каналы приточного и (или) вытяжного воздуха последовательно устанавливаются дополнительные вентиляторы подпора (поставляются отдельно).

Установка предназначена для монтажа непосредственно к круглым воздуховодам.

Отличительные особенности

• Встроенная система автоматики
• Самодиагностика ошибок
• Программируемый пульт управления с ЖК-дисплеем в комплекте
• Функция программирования недельного расписания работы установки
• КПД рекуператора до 85-90% при максимальном расходе воздуха
• Степень фильтрации EU5
• Контроль загрязнения фильтра по времени наработки с изменяемым параметром
• Бесперебойная работа без обмерзания при температуре до -15С
• Два режима работы при температуре ниже -15С:
  • автоматический режим оттаивания рекуператора
  • режим предотвращения обмерзания с подключением внешнего электронагревателя

Монтаж

Приточно-вытяжная установка поставляется готовая к подключению. Установка монтируется горизонтально в подпотолочном пространстве. При монтаже необходимо обеспечить доступ для сервисного обслуживания установок.

Не допускается:

• использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
• монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.

Уход

Регулярно очищайте фильтр в зависимости от загрязненности, особенно в мае-июне, в пору цветения. В этот период может требоваться очищать фильтр 2 и более раз в месяц.

Для чистки фильтров и рекуператора не применяйте растворители и металлические щетки. Для удаления пыли пользуйтесь мягкой щеткой.

Проверка надежности электрических соединений производится не реже 1 раза в год.

Гарантия - 24 месяца.

Технические характеристики

Инструкции

• Руководство по эксплуатации на приточно-вытяжные установки для систем вентиляции серии STAR EPVS-200/300/450/650/1100/1300 (1,0Мб)
