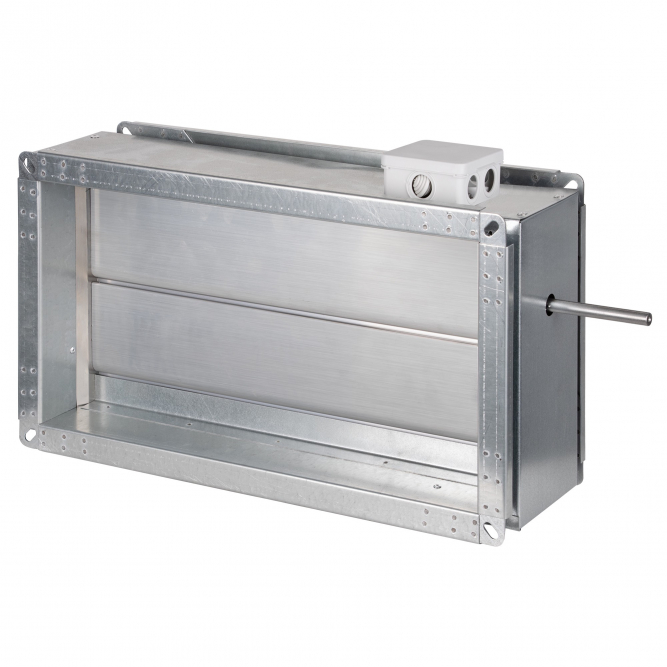

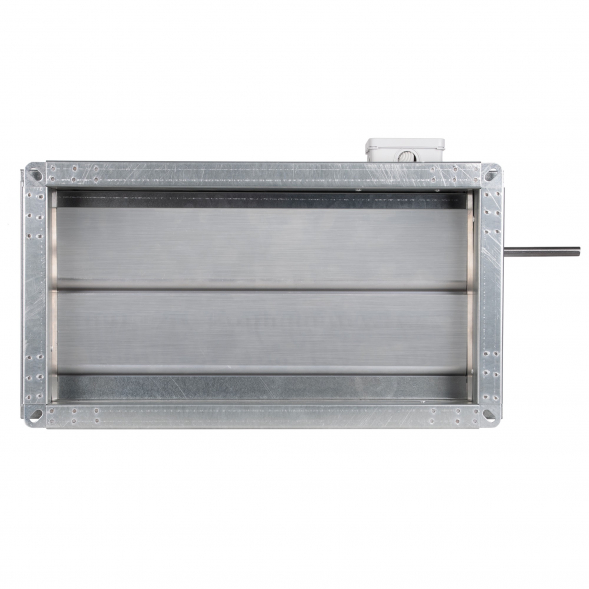

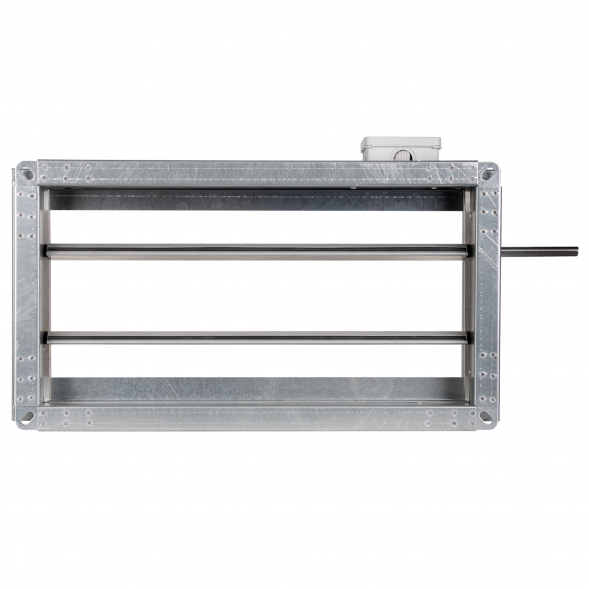

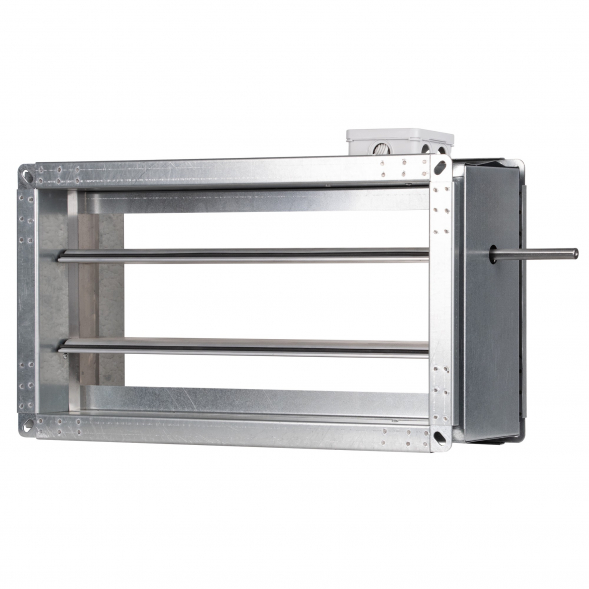

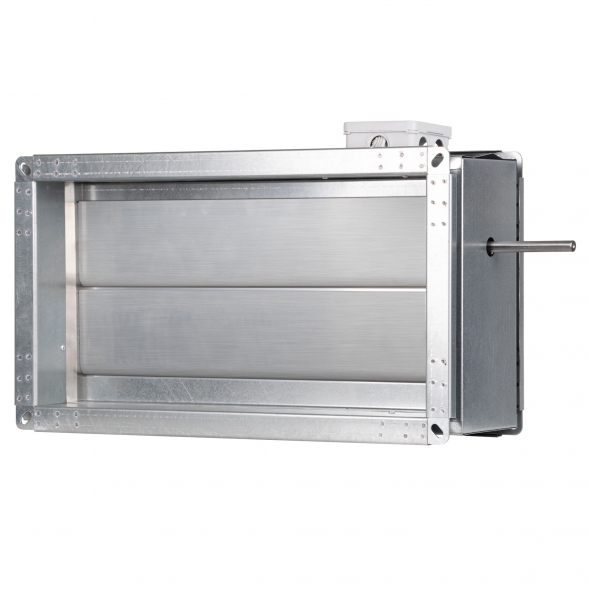

Клапан SHUFT КВУ-ПО-700х400h-УХЛ2

Клапан воздушный утепленный, применяется в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах низкого давления.
Являются клапанами воздухорегулирующими и отсечными, предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования или их полного перекрытия, обеспечивающий герметичность объема воздуха внутри вентиляционных сетей.
Используются при температуре окружающей среды от -70 до +70 °С.
Особенностью КВУ является электрообогрев как периметра так и площади клапана.
Клапан КВУ состоит из прямоугольного корпуса с присоединительными фланцами, выполненный из оцинкованной в подшипниках скольжения которого на полуосях установлены поворотные створчатые лопатки выполненные из усиленного алюминиевого профиля.
Регулирование или полное перекрытие воздушных потоков осуществляется за счет раскрытия створчатых лопаток, которые через систему кинематики рычагов и тяг поворачиваются на требуемый угол, с помощью исполнительного механизма, укрепленного на корпусе клапана.
Раскрытие створчатых лопаток клапана «параллельное».
Для уменьшения прососов между торцами створчатых лопаток и корпусом клапан устанавливается специальное пружинное уплотнение выполненное из профилированного листового металла.
Клапан оснащен электрообогревом, предназначенный для предотвращения образования наледи на клапане, в результате чего обеспечивает нормальную работу кинематики (открытию - закрытию створчатых лопаток) клапана.
Электрообогрев осуществляется при помощи гибкого саморегулирующегося нагревательного кабеля.
Клапаны КВУ могут изготовляются только прямоугольного сечения.
Максимальный перепад давления рабочей среды на клапане не более 2000 Па (200 кгс/м²).
Клапаны изготовляются следующих типов: канального типа и стенового типа.
Высота клапана варьируется от 170 мм до 2500 мм с шагом 140 мм.
Ширина клапана находится в диапазоне от 200 мм до 2000 мм.
